下面是安徽中聯多級泵生產廠家對CDL200-40-2B多級泵【型號 參數】 的介紹

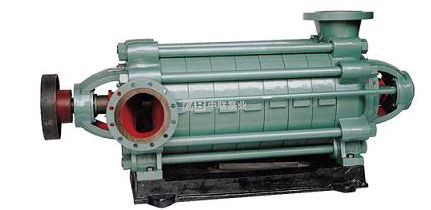

CDL200-40-2B多級泵
型號：CDL200-40-2B
額定流量(m3/h)：200
額定揚程：110
額定效率(%)：68
軸功率：88.2
葉輪級數：4
轉速：2950
葉輪材料：304/316L
導葉材料：304/316L
橡膠代碼：NBR/EPDM
泵頭、進出水段：HT200
環境溫度：最高+40℃
連接方式：標準法蘭PN25/DN25
連接代碼：F
介質溫度常溫型：-15℃~+70℃
介質溫度熱水型：-15℃~+120℃
電機功率：90
電機相數：三相
防護等級：IP55
絕緣等級：F
機械密封：CDLA-36
葉輪轉向：順時針
重量：830
CDL200-40-2B多級泵性能曲線圖
CDL200-40-2B多級泵安裝圖
CDL200-40-2B多級泵結構圖
多級泵主要由定子、轉子、軸承和軸封四大部分組成：
1、多級泵定子部分主要由吸入段、中段、吐出段和導葉等組成，有拉緊螺栓將各段夾緊，構成工作室。 D 型泵一般水平吸入，垂直向上吐出;用于是油田注水時，泵進出口均垂直向上。 DG 型多級泵出、入口均垂直向上。
2、多級泵轉子部分主要由軸、葉輪、平衡盤和軸套等組成。軸向力由平衡盤平衡。
3、多級泵軸承主要由軸承體、軸承和軸承壓蓋等組成，軸承用油脂或稀油潤滑。
4、多級泵軸封采用軟填料密封，主要由進水段和尾蓋上的密封函體、填料、擋水圈等組成。 D 型泵水封水來源于泵內的壓力水。 DG 型泵水封水來源于外部供水。
