ZX不銹鋼自吸離心泵（簡稱：ZX自吸泵），在不IH離心泵基礎上延伸的帶有自吸功能離心泵，泵的設計過程完全符合國際標準，再負壓工況下穩定的輸送腐蝕性介質。流量范圍：3.2~600T/H；揚程范圍：20~80M；功率范圍：1.1~90KW。特點：自吸效果強、自吸時間短、強耐腐蝕。

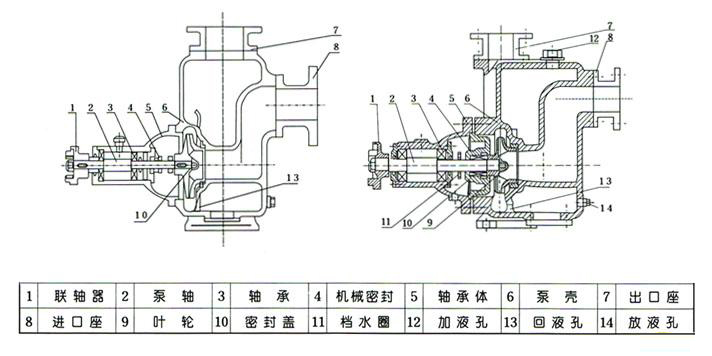

ZX不銹鋼自吸離心泵(結構圖)

　

自吸離心泵工作原理與結構說明

 　　該泵均采用軸向回液的泵體結構。泵體由吸入室、儲液室、渦卷室、回液孔、氣液分離室等組成. 泵正常起動后.葉輪將吸入室所存的液體及吸入管路中的空氣一起吸入，井在葉輪內得以完全混合, 在離心力的作用下.液體夾帶著氣體向渦卷室外緣流動、在葉輪的外緣上形成有一定厚度的白色泡沫帶及高速旋轉液環。


氣液混合體通過擴散管進入氣液分離室。此時，由于流速突然降低，較輕的氣體從混合氣液中被分離出來.氣體通過泵體吐出口繼續上升排出。脫氣后的液體回到儲液室，并由回流孔再次進入葉輪，與葉掄內部從吸入管路中吸入的氣體再次混合，在高速旋轉的葉輪作用下，又流向葉輪外緣……。隨著這個過程周而復始地進行下去，吸入管路中的空氣不斷減少.直到吸盡氣體，完成自吸過程，泵便投入正常作業。

　　在一些泵的軸承體底部還沒有冷卻室。當軸承發熱引起軸承體溫升超過70℃時，可在冷卻室處通過任意一只冷卻液管接頭，注入冷卻液循環冷卻。泵內部防止液體由高壓區向低壓區泄漏的密封機構是前后密封環，前密封環裝在泵體上，后密封環裝在軸承體上，當泵經長期運轉密封環磨損到一定程度.并影響到泵的效率和自吸性能時.應給予更換。

ZX型清水自吸泵概述:
 　ZX型清水自吸泵采用了獨特的水力設，葉輪是縮在單獨的葉輪室內，連接葉輪室的是壓水室，當葉輪旋轉時，泵內液體產生強烈的軸向渦流作用，使進口造成真空，出口產生揚程。因而液體可以從壓水室排出，所以它的流道是完全暢通的，其效果是其他自吸泵無可比擬的?？蓮V泛適用于市政送水工程、輕工、造紙、紡織、食品、化工、電業、石油、礦山和河塘養殖等行業。它是目前國內抽送、纖維、漿料等介質最理想的清水自吸泵。


ZX型清水自吸泵型號意義:

 　　25ZX3.2-20
　　25—泵的進口直徑
　　ZX—清水自吸泵
　　3.2—泵的設計點流量
　　20—泵的設計點揚程


ZX型清水自吸泵參數范圍:
　　流量：3-350m3/h
　　揚程：20-80m
